生産技術アカデミー/評価部門設備/表面粗さ測定装置

印刷用ページを表示する 掲載日:2017年4月18日更新

機能
 各種製品の表面粗さや輪郭形状の精密測定を行います。
 Y軸テーブルの利用により、3次元測定も可能です。

メーカ
 (株)ミツトヨ

設備利用料金
 1,100円(1時間) 〔職員が代行操作する場合は別途3,700円(1時間)必要〕

仕様

検出方式

X軸:レーザホロスケール
Z軸:レーザホロスケール

測定範囲

X軸

200 mm

Y軸

100 mm

Z軸

6 mm (ショート測定子使用時)
12 mm (ロング測定子使用時)

精度(真直度)

0.05+1.5L/1,000 μm (ショート測定子使用時)
0.1+1.5L/1,000 μm (ロング測定子使用時)
※ L: 測定長 mm

サンプリング数

最大 125,000 点

サンプリング間隔

最小 1.0 μm

コラム部

上下可動範囲

250 mm

駆動速度

0.1 ~ 2 mm/s (ショート測定子使用時)
0.1 ~ 4 mm/s (ロング測定子使用時)

Y軸テーブル

寸法

140 × 140 mm

送りピッチ

0.001 ~ 10 mm

最大積載重量

10 kg

外観

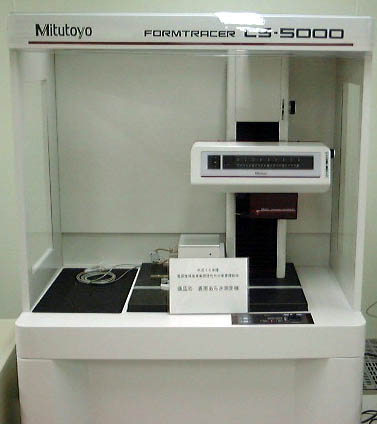

表面粗さ測定機外観

利用事例
測定事例
