生産技術アカデミー/評価部門設備/三次元測定機

印刷用ページを表示する 掲載日:2017年4月26日更新

機能
 金型や機材器具などの3次元形状の精密測定を行います。

メーカ
 BROWN & SHARPE

形式
 PMM-C700P (2000年式)

設備利用料金
 5,700円(1時間) 〔職員が代行操作する場合は別途3,700円(1時間)必要〕

依頼試験料金
 6,300円(1項目)

仕様

XYZ測定範囲

1,200×1,000×700 mm

積載許容荷重

2,000 kg

分解能

0.05 μm

測定精度

ISO 10360-2

E: 0.6+L/600 μm (L: 測定長 mm)
R: 0.6 μm

ISO 10360-4

THP: 1.5 μm

プローブシステム

全3軸アンクランプ3D測定プローブシステム

測定方法

ポイント・トゥ・ポイント、自動求心、高速スキャニング

測定圧

0.01 ~ 1.2 N 可変
※搬入経路の都合で,100kg以上の物は測定できません。

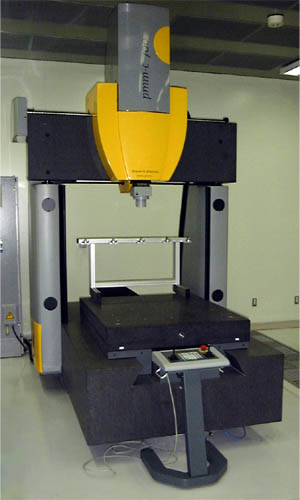

外観
三次元測定機外観

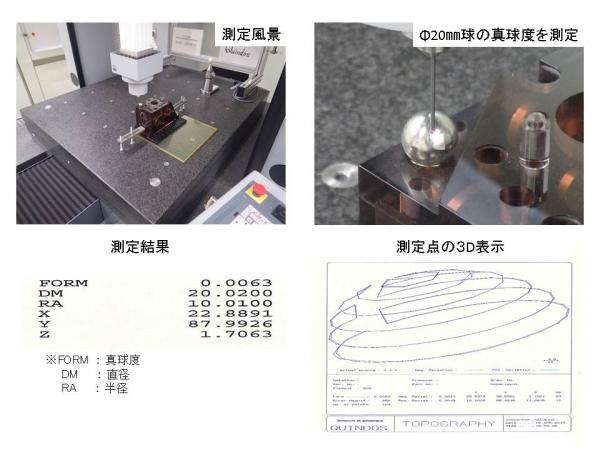

利用事例
球の真球度測定
